9月25日，十沣科技2026年度产品发布会第二场如期而至。继TF-AIDEA之后，我们正式推出通用网格前处理软件——ZF-Grid V2026，这标志着十沣产品体系补齐了仿真前处理环节的自主工具能力。通过与多物理场仿真软件衔接，形成从几何处理、网格生成到智能仿真优化的完整闭环。

高质量网格，是可信仿真的基石

在工业仿真中，复杂几何与低质量CAD模型常常导致前处理周期长、质量控制难。如何兼顾网格精度、计算规模与生成效率，是每一位仿真工程师面临的核心挑战。

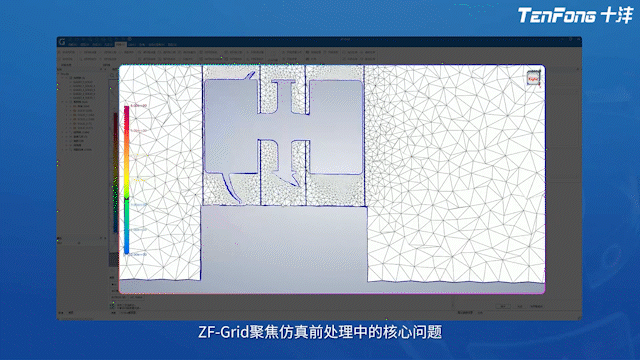

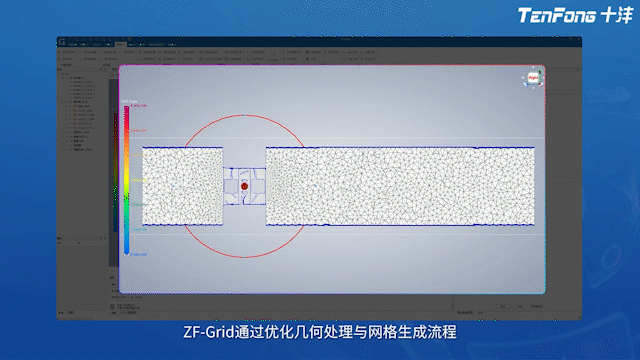

ZF-Grid应运而生。它聚焦仿真前处理中的核心问题，致力于将复杂工程几何快速、稳定地转化为高质量、可计算的网格，减少工程师在几何清理、网格调试和质量修复上的重复投入，让更多精力回归物理建模与设计优化本身。

核心功能：非结构混合网格技术

ZF-Grid的主要功能是非结构混合网格生成，贯通几何处理、表面网格生成、体网格生成、附面层构建、质量检查与局部修复等关键环节，可服务于流体、结构、电磁、声学等多物理场应用。

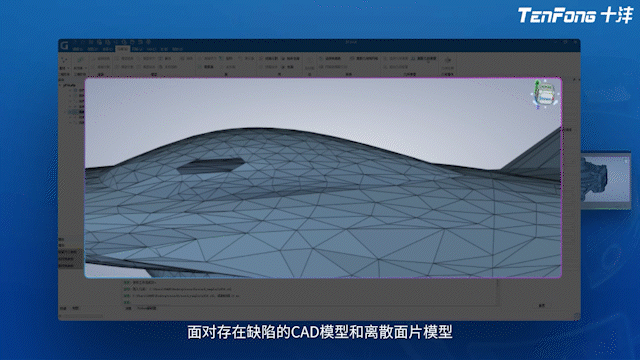

无论是存在缺陷的CAD模型，还是离散面片模型，ZF-Grid都能自动识别，并处理短边、小面、非流形、自交、不水密、孔洞修复等常见问题；面对复杂多体装配，可通过自动包面重构水密计算域。面对边界层、激波、尾迹和局部高梯度区域，则可结合各向异性网格、尺寸控制源和棱柱附面层，提高关键区域的解析能力。

完整的几何与网格能力

几何模块方面，ZF-Grid提供明晰易用的图形用户界面，内置自研渲染引擎，支持STEP、IGES等几何接口，以及丰富的几何建模、编辑、布尔运算、曲面裁剪、投影压印等功能。对于离散几何，软件提供完善的错误检查与修复工具，支持八叉树包面、贴体精确相交包面重构，以及补洞、投影、压印等操作。

网格模块方面，ZF-Grid提供多种线网格和面网格生成方式，支持前沿推进法（AFT）、Delaunay方法、网格重构和虚几何机制，允许跨几何面连续生成网格。体网格支持纯四面体Delaunay方法，以及三棱柱、六面体、金字塔等多种附面层单元。此外，软件还提供结构网格生成方法（拉伸、超限映射TFI、椭圆方程光滑化），并可与非结构网格联合使用。

质量检查与修复是ZF-Grid的另一大亮点。软件提供十余项网格质量评估指标，自动检测自由边、穿刺、非流形边等常见错误，支持狭缝自动/手工修复、补洞、网格分割合并与仿射变换，帮助工程师快速锁定并优化问题区域。

适应多种工程场景

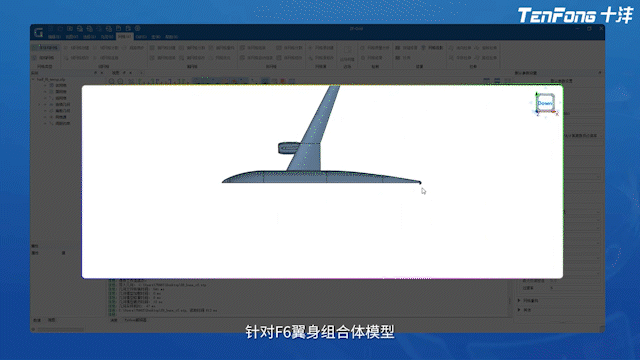

以航空航天领域常用的标准模型F6翼身组合体标例，机翼前后缘、翼身连接区及曲率突变区域是网格生成的难点。ZF-Grid依据几何曲率和关键特征实施自适应控制，利用各向异性网格精细捕捉重点区域，并在近壁区生成连续贴体的棱柱附面层，外部空间则通过尺寸渐变的非结构体网格完成填充，使近场精细网格与远场较粗网格平稳衔接。相比各向同性方案，网格量更少、保型度更高、更易捕捉流场特征。

在船舶水动力分析案例中，ZF-Grid可完成船体几何处理、自由液面划分，以及船体近壁区和开尔文船波区域的针对性加密，为阻力、姿态和兴波特性计算提供网格支撑。

在风机等旋转机械场景中，软件可根据叶片形态和流动特征设置局部尺寸与附面层，在复杂叶轮和流道内生成高质量混合网格，保障计算收敛性与结果可靠性。TF-QFLUX中的计算表明，残差曲线与监控曲线收敛平稳，计算收敛性好。

在电子热管理场景中，ZF-Grid支持流体域、固体域及多材料界面的多区域网格生成，可服务于芯片、电子设备和电池包等对象的流固热耦合分析。在某散热器案例中，体网格最大非正交角度为85.8，网格质量良好。

此外，ZF-Grid还广泛应用于汽车外流、双体船、环路虹吸热管、卫浴产品、工业工装等多种工程对象，覆盖从单一零部件到复杂多体装配、从单一流体域到多区域耦合模型的多种前处理任务。

让工程师专注工程创新

从几何清理到网格生成，从质量检查到局部修复，ZF-Grid提供了仿真前处理的全新支持。未来，十沣科技将继续深耕核心技术，面向行业需求，提升仿真前处理流程的泛用性、鲁棒性和自动化、智能化能力，让工程师减少前处理投入，更专注于物理问题与工程创新。
